PLAXIS 2D – Sử Dụng Phương pháp Đào hầm Truyền Thống Madrid (TMM)
Phương pháp truyền thống Madrid (TMM) đã được áp dụng rộng rãi trong lĩnh vực xây dựng hầm metro tại thủ đô Tây Ban Nha. Một điểm nổi bật của TMM là việc chia nhỏ vòm hầm để đào thành từng phần, đồng thời lắp đặt kết cấu đỡ tạm thời như đà gỗ, dầm thép hoặc ván ngay sau khi đào. Ngay tiếp đó, lớp bêtông vĩnh cửu không cốt thép được bố trí nhằm tăng tính ổn định. Tương tự, các phần như tường và bản đáy cũng được thi công từng đoạn ngắn sau mỗi đợt đào, đảm bảo an toàn và kiểm soát chất lượng tốt hơn.
Những Đặc Điểm Chính của Phương pháp Madrid

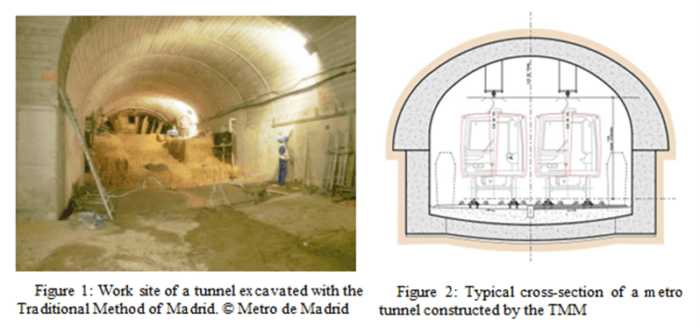

Kinh nghiệm tại Madrid chỉ ra rằng TMM giúp đảm bảo an toàn tối đa nhờ tiết diện đào rất nhỏ (dưới 5 m2), giảm rủi ro sụp lở trong quá trình thi công. Trình tự thi công khởi đầu bằng việc đào một hành lang dẫn nhỏ (pilot tunnel) vừa đào vừa lắp chống bằng ván gỗ, dầm thép cũng như các trụ gỗ dựng đứng. Phương pháp này rất linh hoạt, dễ thích ứng khi gặp điều kiện địa chất phức tạp và phù hợp với các dự án đô thị hạn chế mặt bằng.
Thi công được phân thành ba giai đoạn chính: đào vòm trên (top heading), tiếp tục với thân giữa (bench), cuối cùng là bản đáy (invert). Mỗi giai đoạn đào rất ngắn, thông thường khoảng 1,25 – 2,5 mét, đảm bảo chống đỡ vững vàng cho phần mặt cắt hầm vừa thi công. Sau khi thi công xong từng đoạn vòm, tiến hành đổ bêtông ngay tại chỗ; các bước còn lại như thân và bản đáy cũng được thực hiện bằng bêtông vĩnh cửu. Điều này giúp tăng chất lượng công trình và giảm thiểu các rủi ro phát sinh do biến đổi địa chất bất ngờ.
Quy Trình Thi Công Chi Tiết Theo TMM

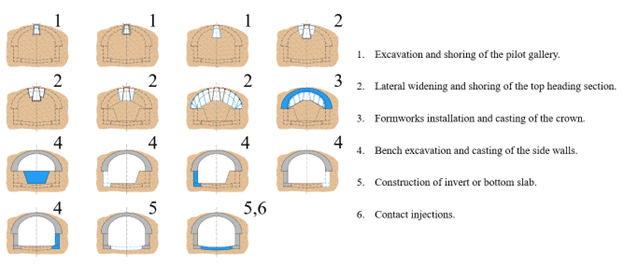

Dưới đây là các bước tiêu biểu trong thi công hầm theo phương pháp Madrid:
- Bước 1-3 – Đào vòm trên: Quản lý chặt chẽ vấn đề sụp lở bằng cách áp dụng ngay các kết cấu chống đỡ từ đà thép, ván gỗ đến các trụ chống đứng bằng gỗ. Đào từng đoạn ngắn, điều chỉnh kỹ thuật thi công phù hợp với từng điều kiện địa tầng thực tế.
- Bước 4 – Đào thân giữa: Khi vòm đã ổn định, tiến hành đào phần chính giữa, vẫn giữ lại một lớp đất bảo vệ phía dưới vòm. Chỉ thi công hông từng bên một lần để luôn bảo đảm ổn định cho kết cấu.
- Bước 5-6 – Làm bản đáy và bơm grout: Đào và thi công phần bản đáy bằng bêtông, sau đó bơm vữa (grout) qua các lỗ khoan ngoài vòm để lấp đầy các khe hở, đảm bảo chống thấm và bịt kín các mối nối.
Mô Hình Tương Tác Đất – Kết Cấu (SSI) với PLAXIS

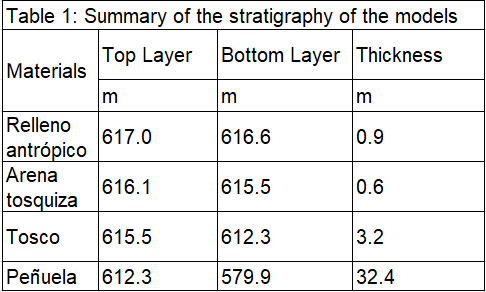

Mô phỏng tương tác giữa đất và kết cấu (SSI) là bước quan trọng để dự báo ổn định khi thi công. Trong nghiên cứu này, PLAXIS 2D và 3D đã được sử dụng để khảo sát song song trên mặt cắt điển hình của tuyến metro Bắc Madrid với các lớp địa chất như: đất san lấp, cát sét (Arenas Tosquizas), sét cát (Toscos) và đất sét rắn (Peñuelas).

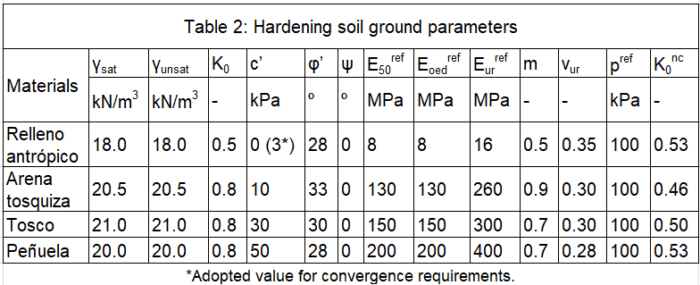

Các thông số cơ lý của đất được áp dụng theo mô hình Hardening Soil, giả lập điều kiện đất khô, tính toán trong trạng thái tiêu thoát nước. Số liệu chi tiết các tham số đất thể hiện ở bảng sau:
Quy Trình Mô Phỏng 2D SSI và Các Giai Đoạn Phân Tích
Mô hình hai chiều rộng 80m, sâu 37m, mô phỏng các điều kiện đặt hầm giống mô hình thực tế. Kết cấu bêtông vĩnh cửu được biểu diễn bằng phần tử thể tích, trong khi đà gỗ và ván chống tạm thời sử dụng plate và dầm cài chèn.

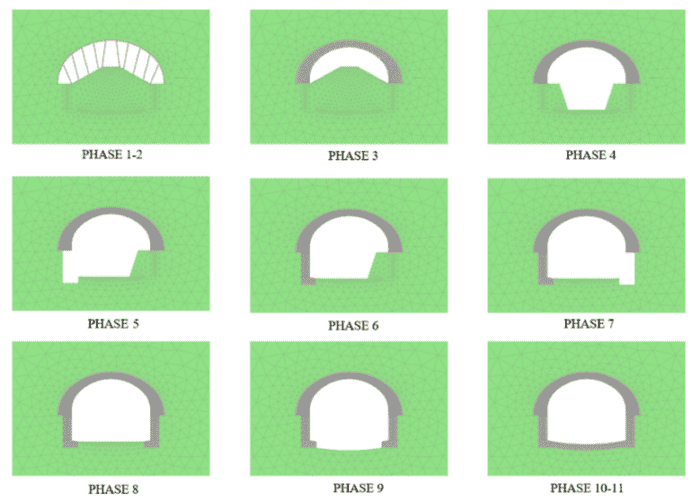

Chức năng các giai đoạn thi công (Mstage) giúp mô phỏng sát thực tế quá trình giải phóng ứng suất đất, bao gồm:
- Giai đoạn 0: Thiết lập ứng suất tự nhiên (K0).
- Giai đoạn 1: Đào vòm trên, lắp dựng chống đỡ tạm thời (giải phóng 79% ứng suất đất).
- Giai đoạn 2: Ứng dụng ảnh hưởng 3D, giảm ứng suất tới 40%.
- Giai đoạn 3: Đổ bêtông cho vòm trên.
- Giai đoạn 4: Tiếp tục đào thân giữa.
- Giai đoạn 5-6: Đào bench phải, làm bêtông tường bên phải (giảm ứng suất còn 48%).
- Giai đoạn 7-8: Đào bench trái, làm bêtông tường bên trái.
- Giai đoạn 9-10: Đào và đổ bêtông bản đáy.
- Giai đoạn 11: Bêtông đạt tuổi 7 ngày.
Áp dụng mô hình 2D khá hiệu quả trong thiết kế sơ bộ, kiểm tra nhanh các phương án cũng như đánh giá biến dạng. Khi sử dụng phần mềm PLAXIS, các kỹ sư có thể lựa chọn và điều chỉnh các giả thiết để kết quả sát với thực tế thi công, từ đó tối ưu hóa chi phí, an toàn công trường cũng như chất lượng công trình. Phương pháp truyền thống Madrid khi kết hợp với mô phỏng hiện đại sẽ giúp các dự án hầm đô thị tại Việt Nam đạt hiệu quả và bền vững lâu dài.
