Phần mềm PLAXIS 3D – Ứng dụng thực tiễn Phương pháp Đào hầm truyền thống Madrid (MTM)
Bài viết này tiếp nối chuỗi “Đào hầm hiệu quả với PLAXIS”, tập trung vào việc mô hình hóa Phương pháp Đào hầm Madrid (MTM) trên phần mềm PLAXIS 2D và 3D. Trong thực tiễn, nhiều dự án vẫn gặp hạn chế về chi phí, thời gian khiến việc mô hình 3D không phải lúc nào cũng khả thi. Chính vì vậy, việc hiệu chỉnh mô hình 2D trên cơ sở các kết quả 3D vừa đảm bảo an toàn, vừa tối ưu hóa giải pháp thiết kế – thi công, đồng thời hướng tới phát triển bền vững.
Mô hình Tương tác Đất – Kết cấu (SSI)

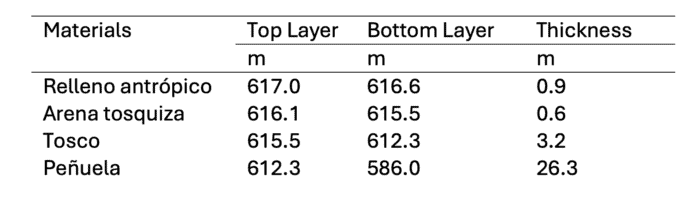

Để có thể đánh giá toàn diện, bài toán được phát triển đồng thời hai mô hình SSI – một mô hình không gian 3 chiều (PLAXIS 3D) và một mô hình mặt cắt 2 chiều (PLAXIS 2D). Địa tầng dự án được thể hiện đầy đủ như bảng dưới, là cơ sở quan trọng cho công tác chọn lựa thông số vật liệu.
Các thông số vật liệu đất theo chuẩn Hardening Soil cũng được thống kê chi tiết, đảm bảo độ tin cậy khi đưa vào mô hình phân tích:
Mô hình SSI 3D chi tiết

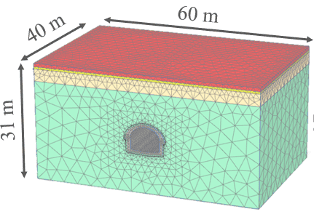

Bài toán SSI 3D được xây dựng với kích thước 40 x 60m, sâu 31m và quy mô lên tới 162.000 phần tử – đảm bảo các chi tiết kỹ thuật phức tạp đều được mô phỏng chính xác. Hệ kết cấu bao gồm vỏ hầm bê tông, các dầm waler, kèo gỗ, thanh chống tạm nhằm mô phỏng đúng quy trình thi công truyền thống. Các bản tấm giả được gắn thêm để hỗ trợ việc trích xuất và kiểm tra nội lực kết cấu phục vụ thiết kế.

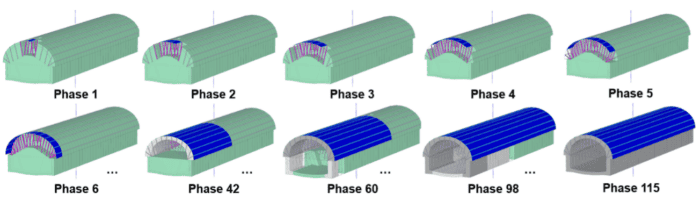

Quy trình thi công được mô phỏng tổng cộng 115 giai đoạn rời rạc, gồm 16 lượt đào (mỗi lượt 2,5m) phân bố cho tường, gối hầm, đỉnh hầm… tái hiện đầy đủ trình tự phức tạp của phương pháp Madrid truyền thống.
Hiệu chỉnh mô hình (Calibration)
Công đoạn hiệu chỉnh đóng vai trò then chốt nhằm xác định số lượng và thứ tự các giai đoạn thi công tối ưu, chuyển đổi hợp lý từ phân tích 3D sang 2D. Do mô hình 2D không mô tả đầy đủ hiệu ứng mái vòm theo phương đứng hay tương tác ngoài vùng cắt dọc, việc thiết chỉnh thông số Mstage trong PLAXIS hết sức quan trọng. Ngoài ra, các giai đoạn chống đỡ ảo của đỉnh hầm và bảo đảm đối xứng khi đào hai vách cũng được triển khai kỹ càng, nhằm tái lập chân thật chuyển vị, lún, ứng suất như mô hình không gian.
Kết quả hiệu chỉnh được so sánh song song giữa 2D – 3D qua các thông số: lún mặt đất, chuyển vị đỉnh hầm… tại từng giai đoạn thi công.

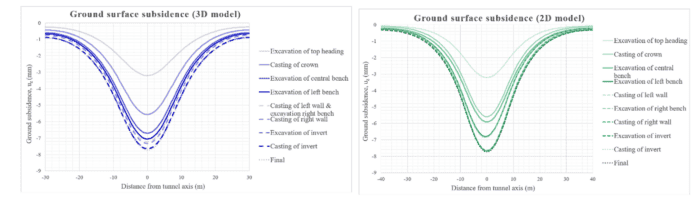

Lún mặt đất theo quá trình thi công
Kết quả cho thấy giá trị lún mặt đất ở pha cuối với mô hình 3D là 7,74 mm, còn ở 2D chỉ kém không đáng kể – 7,73 mm. Ngay tại pha đầu tiên, mức lún ở cả hai mô hình đều vào khoảng 3,2 mm (~40% tổng lún). Đến thời điểm đổ bê tông đỉnh hầm là 5,6 mm (~72%). Khi hoàn thiện tường trái và bê tông, giá trị lún chiếm hơn 95% toàn bộ quá trình mô phỏng.
Về mặt chuyển vị thẳng đứng đỉnh hầm, tham số cuối ở 3D là 10,7 mm, còn ở 2D là 10,4 mm. Ngay giai đoạn đầu đào đỉnh, con số này lần lượt là 5,2 mm (3D) và 4,7 mm (2D). Đổ bê tông đỉnh, chuyển vị tăng lên 5,4 mm (3D) – 8,1 mm (2D). Đến giai đoạn cuối, sự khác biệt gần như triệt tiêu.
Nội lực trong vỏ hầm

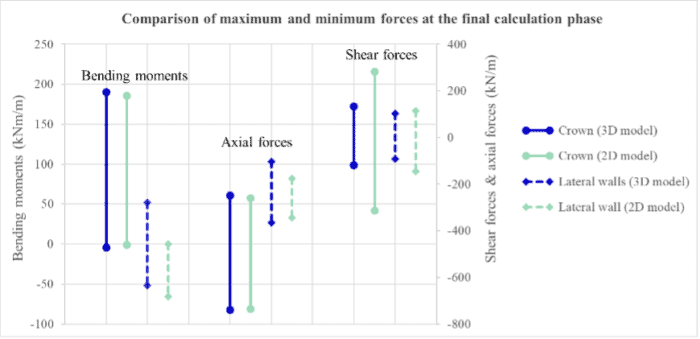

Nội lực tại các vị trí crown, side wall của vỏ hầm đều được phân tích ở giai đoạn cuối (sau 7 ngày bê tông). Kết quả nhận được cho thấy độ sai khác rất nhỏ giữa hai mô hình, nhất là khu vực crown; ứng suất cắt tuy có chênh lệch lớn hơn nhưng không ảnh hưởng nhiều tới kiểm toán nhờ độ dày lớn của vỏ hầm.
Đánh giá – Thảo luận kết quả
Các chỉ số lún mặt đất giữa hai mô hình gần như trùng khớp (sai số chỉ 0,13%), chuỗi các pha trung gian cũng có mức hiệu chỉnh cao (sai số cỡ 1%). Chuyển vị đỉnh hầm sai biệt nhỏ (cuối cùng chỉ 0,3 mm). Nội lực kết cấu, đặc biệt vùng crown không có nhiều khác biệt. Vị trí tường bên có độ sai số lớn hơn – chủ yếu do yếu tố trình tự mô phỏng – tuy nhiên độ tin cậy toàn bài toán vẫn đảm bảo cho thực tiễn thiết kế.
Kết luận và khuyến nghị ứng dụng phần mềm PLAXIS
Việc hiệu chỉnh mô hình 2D dựa theo dữ liệu 3D chi tiết cho thấy phương pháp Madrid hoàn toàn có thể áp dụng thực tiễn, đem lại hiệu quả cao, rút ngắn thời gian và tiết kiệm chi phí nhưng vẫn bảo toàn độ chính xác cho các bài toán về lún và nội lực kết cấu. Giá trị lớn nhất đến từ thông số Mstage trong PLAXIS giúp làm chủ hiện tượng giảm ứng suất do thi công. Phương pháp này phù hợp giai đoạn thiết kế sơ bộ hoặc nghiên cứu tiền khả thi ở các dự án hạ tầng. Tuy nhiên, để nâng cao tính bền vững và tối ưu hóa, luôn cần so sánh – hiệu chỉnh bằng số liệu từ công trường thực tế kết hợp kinh nghiệm chuyên gia địa kỹ thuật.
